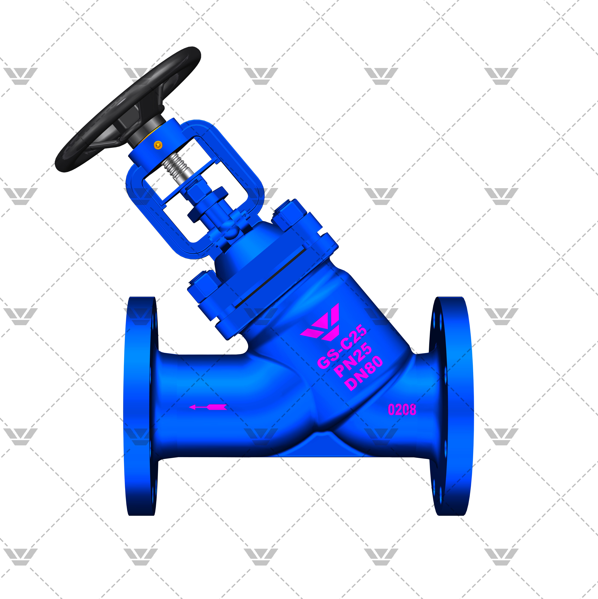

波纹管截止阀,通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。波纹管截止阀的零泄漏特性改善了设备的安全性，节约大量能源，减少了维修费用，可工业应用提供了清洁安全的工作环境。

设计规范：

设计制造：GB/T 12235， DIN EN 13709:2003

结构长度：GB/T 12221, DIN EN 558-1

连接尺寸：HG/T 20592, DIN EN 1092-1

压力-温度： GB/T 9131 ASME B16.34 HG 20592

试验-检验： GB/T13927 GB/T 9092 API 598

氦质谱检漏：API 602 MSS SP-117

设计特点：

1：多层密封设计，确保零泄漏

第一道密封：波纹管组件密封，采用内藏式设计，免维修， 降低运行成本, 保证使用寿命

第二道密封：非金属填料使用带缓蚀剂的编织填料，更增加了可靠性、安全性以及耐高温性，提供一个无需维护的条件。

2：堆焊阀座，即使在恶劣工况下，也能确保可靠的密封。

3：防转片，防止波纹管的横向扭转，确保波纹管使用寿命最大性。

4：填料压套，用于压紧填料，使密封性能更完好，增加填料的使用寿命，免维护。
